Binalarda Tesisat Yalıtımı

14.03.2020
140
A+
A-
Binalarda Tesisat Yalıtımı
REKLAM ALANI

Bir binanın ısıtılması veya soğutulması için harcanan enerjinin azaltılmasında, mekanik tesisat yalıtımının önemi, gözardı edilemeyecek kadar büyüktür. Özellikle binaların ısıtma ve soğutma tesisatlarının, ısıtılmasına ve soğutulmasına gerek olmayan mahallerden geçen bölümleri ve bu bölümlerdeki vana ve armatürler yalıtıldıklar takdirde sağlanacak enerji tasarrufu çok önemli mertebelerdedir. Bu yüzden mekanik tesisatı oluşturan boruların, tankların, depoların, klima kanallarının, vanaların ve armatürlerin, içinden geçen akışkanın sıcak veya soğuk oluşuna göre uygun özelliklere sahip ve uygun kalınlıktaki yalıtım malzemeleri ile yalıtılmaları gerekmektedir.

Enerji kazanımı, sıcak veya soğuk olan yüzeyin büyüklüğüne, yalıtılacak olan yüzey ile ortam sıcaklıkları arasındaki farka ve ısı yalıtım malzemesinin özelliklerine bağlıdır. Bu yüzden kullanılacak olan yalıtım malzemesinin özelliklerini ve nerelerde kullanılabileceğini çok iyi bilmek gerekmektedir.

Bir mekanik tesisat yalıtım malzemesinde aranması gereken temel özellikler aşağıdaki gibidir:

  • Isı iletkenlik katsayısı (λ)
  • Buhar difüzyon direnç katsayısı (µ)
  • Yangına dayanıklılık
  • Uygulama rahatlığı
  • Korozyon riskinin az oluşu
  • Ekonomiklik
  • Dayanım sıcaklığı
  • Malzemenin yangın esnasında çıkardığı zehirli gaz miktarı (Toksisite),
  • Duman yoğunluğu (Opasite)


Bütün bu özellikler yalıtılacak olan tesisatın soğuk, ılık veya sıcak oluşuna göre önem kazanmaktadır. Piyasada bulunan yalıtım malzemelerinin maksimum dayanım sıcaklıklarına göre isimleri aşağıda verilmektedir:

Seramik Yünü1800°C
Kayayünü/Taşyünü750 °C
Cam Köpüğü430 °C
Camyünü250 °C
Poliüretan Köpük110 °C
Kauçuk Köpüğü110 °C
Polietilen Köpük95 °C
Expande polistiren80 °C
Extrüde polistiren80 °C

Binalardaki mekanik tesisat içinden geçen akışkanın sıcaklığına göre 3 ana gruba ayrılmaktadır. Bu gruplar ve kullanılması önerilen yalıtım malzemeleri aşağıda verilmiştir.

AKIŞKAN SICAKLIĞINA GÖRE TESİSATLAR
Soğuk Hatlar <10°CIlık Hatlar 10-95°CSıcak Hatlar >100°C
Polietilen Kauçuk KöpüğüPolietilen Kauçuk Köpüğü * CamyünüCamyünü Taşyünü Seramik Yünü

Ilık hatlarda mevcut akışkan sıcaklığının, ortam sıcaklığından daha düşük olması durumunda kullanılan camyünü ısı yalıtım malzemesinin yüzeyine alüminyum folyo veya buhar kesici bir malzemeyle sürekli olarak kaplanmalıdır.

1.    ISITMA TESİSATININ YALITIMI
Binaların ısıtma tesisatı ılık hatlar sınıfına girmekte olup ısıtma tesisatlarında kullanılan ısı yalıtım malzemeleri polietilen köpük, elastomerik kauçuk köpüğü ve camyünüdür.

2.    SOĞUTMA TESİSATININ YALITIMI
Soğuk tesisatlarda açık gözenekli ısı yalıtım malzemeleri kullanılması durumunda yoğuşmanın engellenmesi için dıştan buhar kesici bir malzeme ile kaplanması gerekir. Kapalı gözenekli malzemelerde ilave bir kaplamaya gerek yoktur.Yoğuşma ve korozyon oluşumu gibi yalıtımın kalitesini düşüren ve istenmeyen durumların oluşmasına engel olabilmek için yalıtım malzemesinin su buharı difüzyon direnç katsayısının (µ) yeterince yüksek olmasına, uygun yalıtım kalınlığı seçilmesi ve doğru uygulama detayı seçilmesine dikkat edilmelidir. Soğutma tesisatında yalıtım uygulamalarında malzemelerin bindirme aralıklarında sızdırmazlık mutlaka sağlanmalıdır. Bunun için kendinden yapışkanlı buhar kesici bantlar kullanılmalıdır. Bazı yalıtım malzemelerinin su buharı difüzyon direnç katsayıları aşağıda verilmiştir:

Hava1.0
Camyünü1.1
Poliüretan Köpük50-100
Polietilen Köpük3000-7000
Kauçuk Köpüğü3000-7000
Metalgeçirmez

3.    VANALARIN VE ARMATÜRLERİN YALITIMI
Bir vanayı yalıtmamanın aynı çaplı borudan yaklaşık 3-4 m ‘yi yalıtmamakla aynı olduğu ve bu vanadan olan ısı kaybının 3-4 m borunun ısı kaybına eşdeğer olduğu gözden kaçırılmamalıdır.
Vana ve diğer armatürlerin yalıtımları şimdiye kadar galvaniz saçtan kutu yapılarak bunların içine camyünü yada taşyünü doldurmak sureti ile yapılmaktadır. Fakat bu yöntem vananın bakımını zorlaştırmakta, bir sızıntı durumunda yalıtım malzemesinin özelliğini bozmakta ve uygulama güçlükleri yaratmaktadır. Günümüzde vana yalıtımları için demonte edilebilen yalıtım ceketleri imal edilmektedir. Vana ceketleri, sıcak su ve buhar gibi ısıtma sistemlerinde vana yüzeyinde olan ısı kaybını, soğutma sistemlerinde ise ısı kazancını ve yoğuşmayı önlemek amacı ile kullanılmaktadır.

4.    YALITIM KALINLIĞI
Uygun yalıtım malzemesi seçiminden sonra sıra uygun yalıtım kalınlığının seçilmesine gelir. Bu seçimde önemli olan optimum yalıtım kalınlığının seçilmesidir. Bu kalınlık seçimi tesisat konusunda çalışan makine mühendislerine danışılarak yapılmalıdır.

Tablo 9. Isıtma ve sıcak su kullanım tesisatlarında kullanılması önerilen minimum yalıtım kalınlıkları tablosu:

MADDEBORU VEYA ARMATÜR ÇAPIMİNİMUM YALITIM KALINLIĞI
1İç çapı 22mm’ye kadar;20mm
2İç çapı 22mm’den 35mm’ye kadar;30mm
3İç çapı 35mm’den 100mm’ye kadar;Boru çapına eşit
4İç çapı 100mm’den büyük olan;100mm
5Madde 1-4 belirtilen tesisat ve armatürler için duvar içinde döşeme geçişlerinde, boru kesişimlerinde, boru birleşim noktalarında, merkezi tesisat dağıtma ağında;1-4 maddelerine karşılık gelen yalıtım kalınlıklarının yarısı kadar.

Not: Yukarıda verilen tablo λ=0,035W/mK olan malzemeler için geçerlidir. Farklı ısıl iletkenliğe sahip malzemeler için kulanılması gereken yalıtım kalınlıkları tekniğine uygun olarak hesaplanmalıdır.

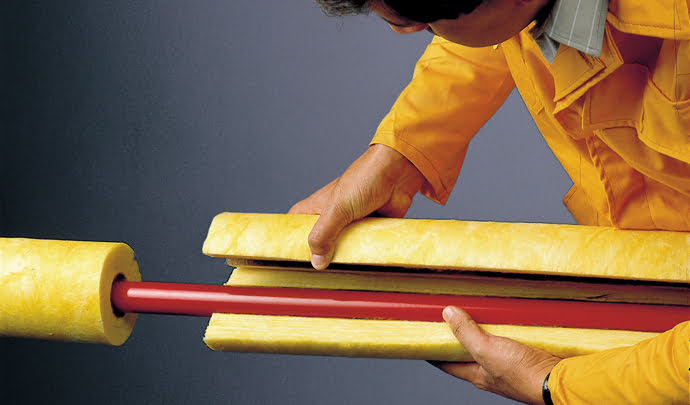

Not: Tesisatlarda kullanılan camyünü; prefabrik boru tipi camyünü olmalıdır. Şilte tipinde olan camyünleri tesisatlarda kullanılamaz.

5.    MEKANİK TESİSAT SİSTEMİNİN İYİLEŞTİRİLMESİ
Mevcut binalarda çatı ve duvarlara ısı yalıtımı yapılması ve pencere sistemlerinin iyileştirilmesi ile mekanik tesisatta yapılan ısı yalıtımı sonucu binanın kışın ısı kaybı, yazın ise ısı kazancı azalacaktır. Bu ısı kaybı/kazancındaki azalmanın, binada tüketilen yakıt miktarında bir tasarruf sağlayabilmesi için ısıtma sistemi tarafından algılanabilmesi gereklidir. Bu nedenle bu binalarda varolan mekanik ısıtma veya soğutma sistemlerinin iyileştirilmesi şarttır. Bu iyileştirme aşağıdaki maddelerin uygulanmasıyla yapılabilir.

  • Gaz ve sıvı yakıt yakan kazanlarda işletme döneminde yılda en az iki kez baca gazı analizi yaptırılarak, kazan-brülör ayarlarına müdahele edilmeli, sistem performansı kontrol altında tutulmalı, büyük tesislerde söz konusu kontrol periyodik ve daha sık yapılmalı, kazan-brülör sisteminin kontrolü mutlaka yapılmalıdır.
  • Katı yakıt yakan kazanların ön duman kapakları, arka duman sandığı bağlantıları ile patlama kapagının amyant fitillerle basit olarak contalanması suretiyle hava sızdırmaz hale getirilmesinin yanma verimine olumlu etkisi vardır.
  • Katı, sıvı veya gaz kullanılan tüm kazanlarda baca gazı sıcaklığının işletmeci veya yönetici tarafından izlenebilmesi için baca gazı termometresi kullanılmalıdır.
  • Merkezi ısıtma tesislerinin dış hava kompanzasyonlu otomatik kontrol sistemleriyle, bireysel ısıtma sistemlerinin de oda termostatları veya termostatik radyatör muslukları ile donatılmaları gereklidir. Merkezi ısıtma veya klima sistemlerinde ısı geri kazanımı sağlayacak tedbirler alınmalıdır.
